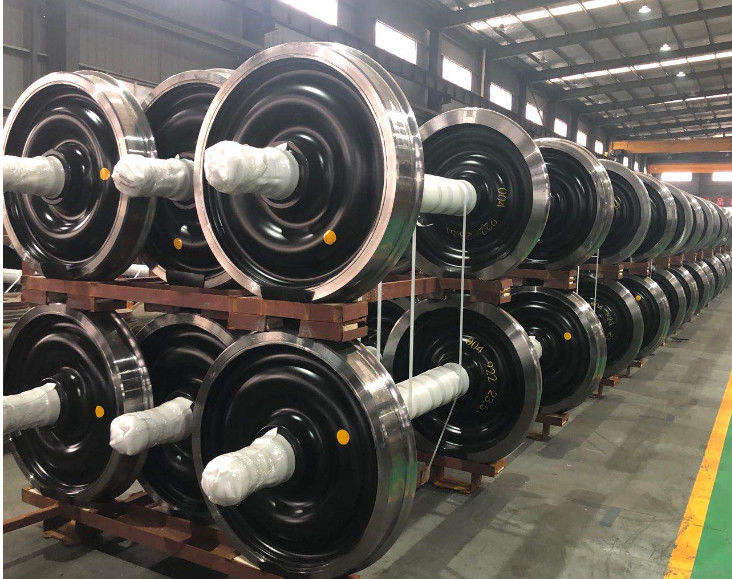

Eisenbahnradset BA004 Radset ((22,5 t) TSI-Zertifizierung

Eisenbahnradset BA004 Radset (22,5 t) TSI-Zertifizierung

Räder mit einer Breite von 1435 mm, mit Monoblockrädern von 920 mm, für eine Achslast von 22,5 t

Nach den technischen Spezifikationen EN 13260, EN 13261 und EN 13262

Haupttechnische Merkmale:

- Abstand 1435 mm

- Gesamtachsellänge 2180 (+1/-1) mm

- Abstand zwischen Lagerachsen 2000 mm

- Abstand zwischen den beiden auf die Achse gedrückten Rädern: 1360 (+1/-1)

- Nominalraddruck auf den Achsdurchmesser f 200 mm

- Gewicht der Räder um 998 kg

- Räder mit einem Durchmesser von 920 (+4/-0) mm

- der Durchmesser des Rades mit dem Verschleißschild von 840 (+2/0) mm

- Rädchenbreite 135 (+1/-1) mm

- der innere Durchmesser der Felge des Rades auf der Lippenseite 810 (+ 0/-4) mm

- der innere Durchmesser der Ränder des Rades gegenüber der Lippenseite von 810 (+ 0/-4) mm

- Dicke des Webs:

- bei Verbindung mit dem Ring 20 (+2/-0) mm

- bei Verbindung mit dem Schiff 20 (+2/-0) mm

- Außendurchmesser des Knoten auf der gegenüberliegenden Seite der Lippe von 240 (+4/-0) mm

- Außendurchmesser des Knoten auf der Lippenseite von 240 (+4/-0) mm

- Hublänge: 185 (+3/-0) mm

- Achskörperdurchmesser von 173 (+2/-0) mm

- Nominalraddruck auf den Achsdurchmesser von 200 mm

- Walzprofil gemäß EN13715-S1002/h28/e32,5/6,7%

- Gesamtachsellänge 2180 (+1/-1) mm

- Durchmesser des Achsblattes von 130 p6 ((+0,068/+0,043) mm

- Achsblattlänge 191 (+0,5/-0,5) mm

- Durchmesser des Achsverschlusses f 160 t7 (+0,174/+0,134) mm

- Verschlusslänge 58 (+1/-0) mm

- Nominalraddruck auf den Achsdurchmesser von 200 mm

- Flansche 30,5/32,5 mm

Wir können auch Farbe nach Ihren Anforderungen hinzufügen.
